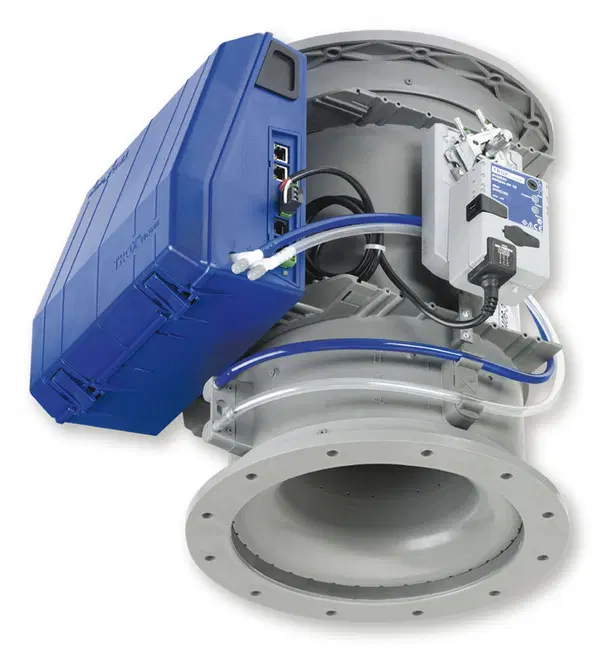

Регулятор расхода воздуха

Уставка расхода воздуха зависит от стратегии управления вытяжным шкафом:

• Скорость воздуха на входе в шкаф
• Положение экрана
• Сочетание скорости воздуха на входе в шкаф и положения экрана
• Использование переключающих контактов (2-позиционные, 3-позиционные)
• Постоянное значение

Регулирование расхода воздуха

• Установочное значение расхода воздуха задается внешней настройкой заданного значения

• Круглые регуляторы расхода воздуха для вытяжных шкафов и других вытяжных устройств изготовлены из пластика
• Подходят для загрязненного воздуха
• Контур регулирования расхода воздуха с обратной связью работает от внешнего источника питания
• Закрытие с помощью выключателя (приобретается отдельно)

Характеристики

• Высокая точность регулирования даже при установке в неблагоприятных условиях течения воздушного потока.
• Встроенный съемный датчик дифференциального давления с измерительными отверстиями 3 мм (высоко устойчивый к загрязнению)
• Металлические части не контактируют с воздушным потоком
• Заводские настройки или программирование и аэродинамическое тестирование
• В дальнейшем диапазон расхода воздуха можно измерить и отрегулировать на объекте; может потребоваться дополнительное оборудование и программное обеспечение

Детали и характеристики

• Собранное устройство с механическими узлами и автоматикой, полностью готовое к вводу в эксплуатацию

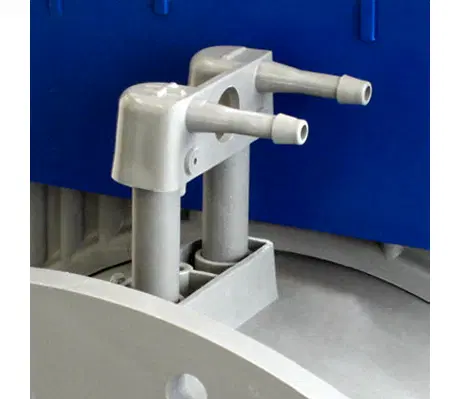

• Датчик среднего дифференциального давления для измерения расхода воздуха; может быть отсоединен для очистки

• Заслонка клапана

• Собранный блок регулирования с электропроводкой и измерительными трубками

• Тестирование аэродинамических показателей на специальном испытательном стенде для каждого устройства

• Устройство имеет этикетку с данными о результатах тестирования



Принадлежности

• LABCONTROL: Компоненты управления для систем регулирования воздушного потока
• Контроллер серии Universal: контроллер специального назначения с преобразователем перепада давления и сервоприводом

Исполнение

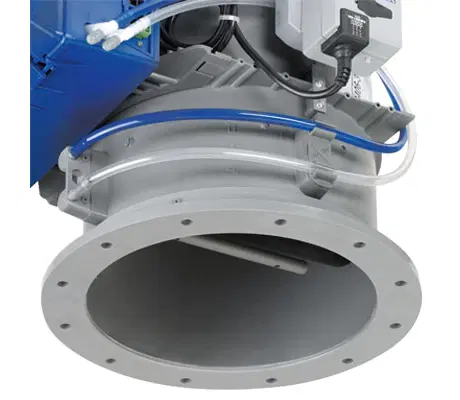

• Круглый корпус
• Короткий корпус: 392 мм без фланца, 400 мм с фланцем

• Патрубок для присоединения к воздуховодам стандарта DIN 8077

• Оба патрубка имеют одинаковый диаметр (250 мм)

• Положение заслонки клапана визуально контролируется по выступу штока



Материалы и покрытие поверхностей

• Корпус и заслонка регулирующего клапана покрыты огнестойким полипропиленом (PP) воспламеняемость соответствует UL 94, V-0
• Датчик дифференциального давления (с обтекателем или соплом) и подшипники скольжения изготовлены из полипропилена (PP)

• Уплотнение​ заслонки​ клапана​ выполнено​ из​ термопластичных эластомеров (TPE)
