Трубопроводы

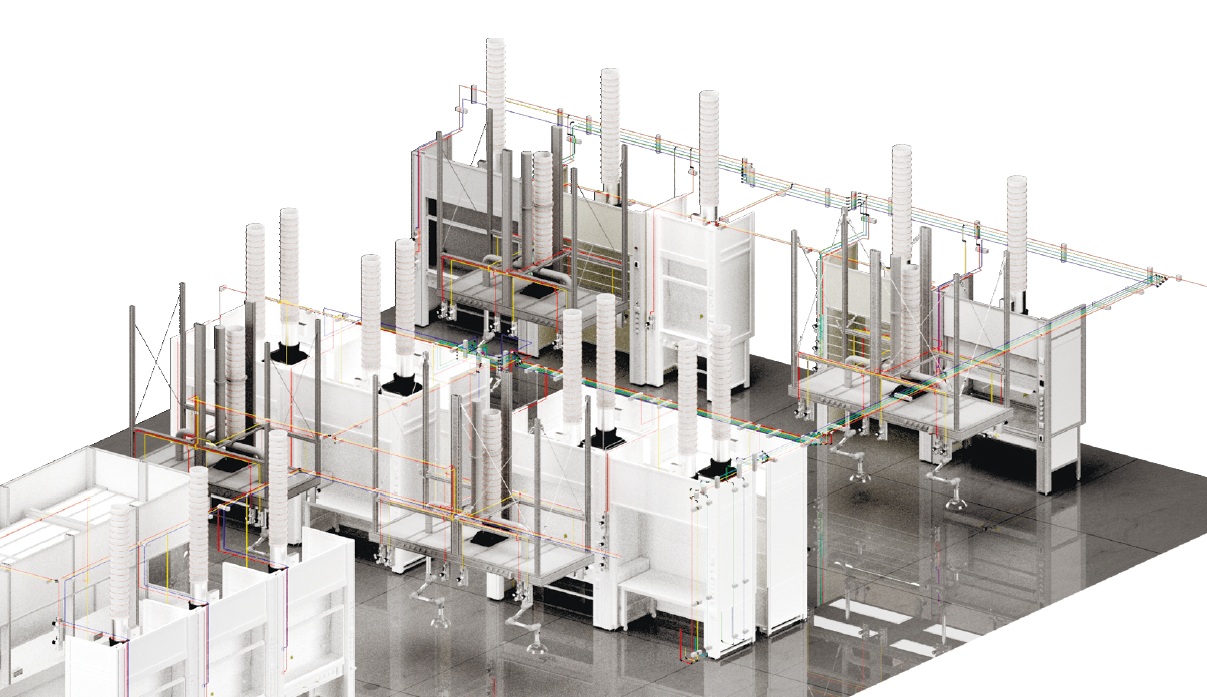

Трубопровод является ключевым элементом системы газоснабжения, обеспечивающим транспортировку газа от источника к потребителю. Основные требования к таким системам — сохранение высокой чистоты газа и абсолютная герметичность.
В трубопроводах используются трубы из нержавеющей стали 316L с электрополированной поверхностью. Электрополировка устраняет микродефекты металла, повышает коррозионную стойкость и снижает вероятность накопления загрязнений на поверхности. Благодаря этому обеспечивается безопасная транспортировка чистых и ультрачистых газов.
Соединение труб
При монтаже трубопроводов применяются два типа соединений:- Орбитальная сварка — выполняется специализированным оборудованием в особо чистом аргоне и обеспечивает прочное и герметичное соединение труб.
- Фиттинговые соединения — используются для соединения труб, изменения направления магистрали, разделения и объединения потоков без применения трубогиба.
Фиттинговые соединения отличаются высокой надежностью. Испытания показывают, что при повышении давления разрушение может произойти в самой трубе раньше, чем нарушится герметичность соединения. Для труб из нержавеющей стали AISI 316 диаметром 1/2 дюйма потеря целостности наблюдается при давлении около 100 МПа, при этом фиттинговые соединения сохраняют герметичность.
Использование качественных материалов и современных технологий монтажа позволяет создавать надежные системы газоснабжения, соответствующие требованиям современных лабораторий.
Оконечные элементы

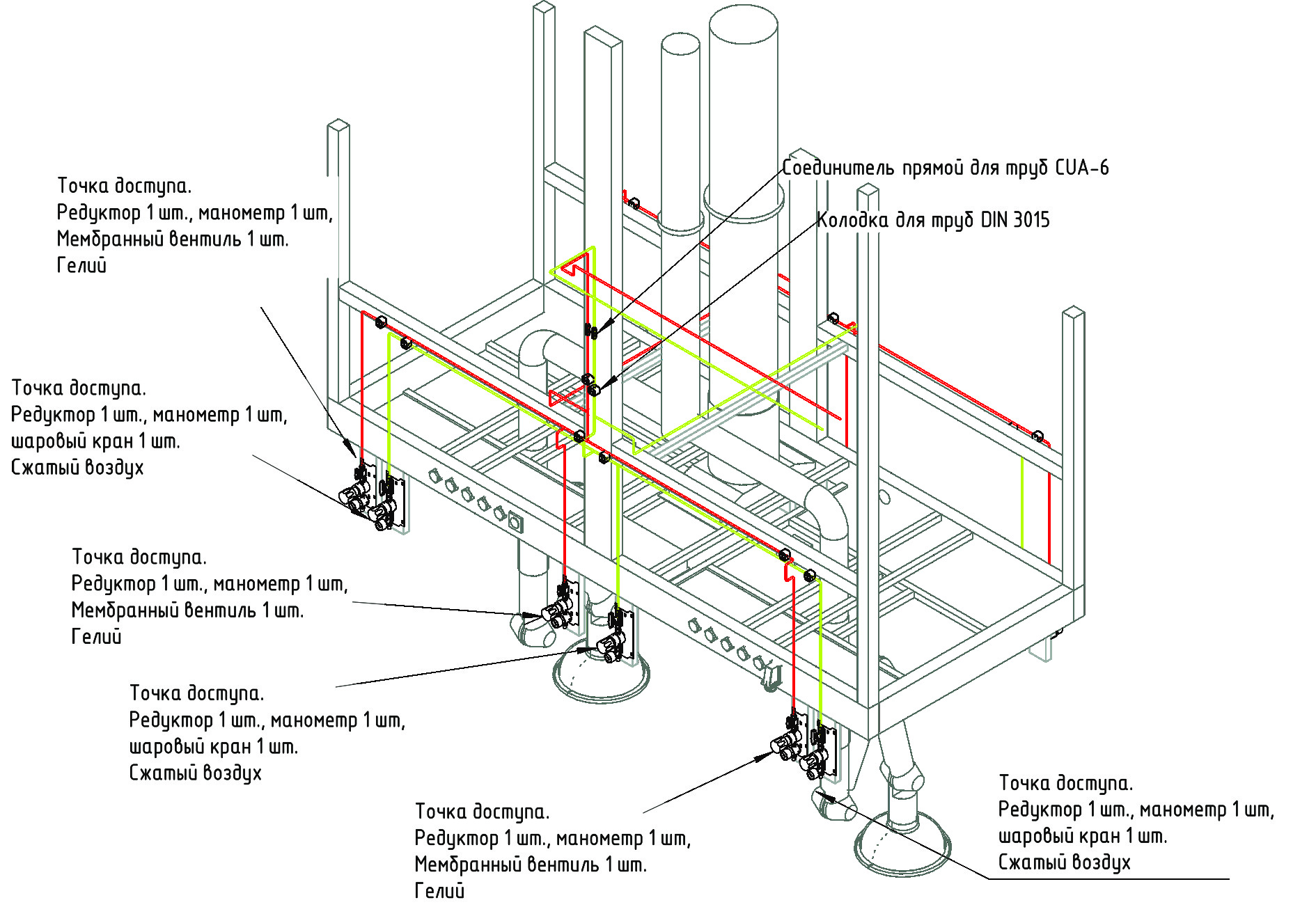

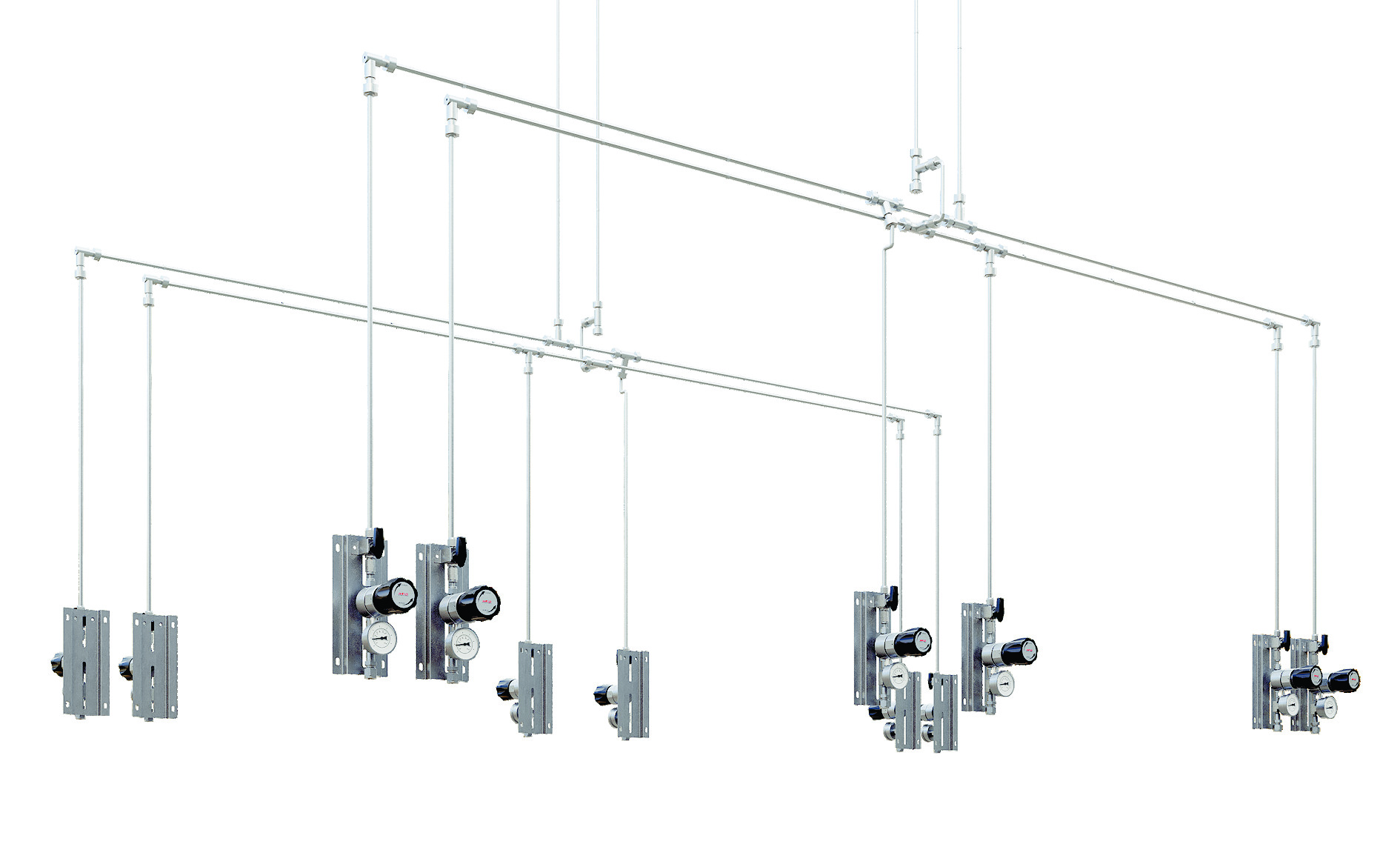

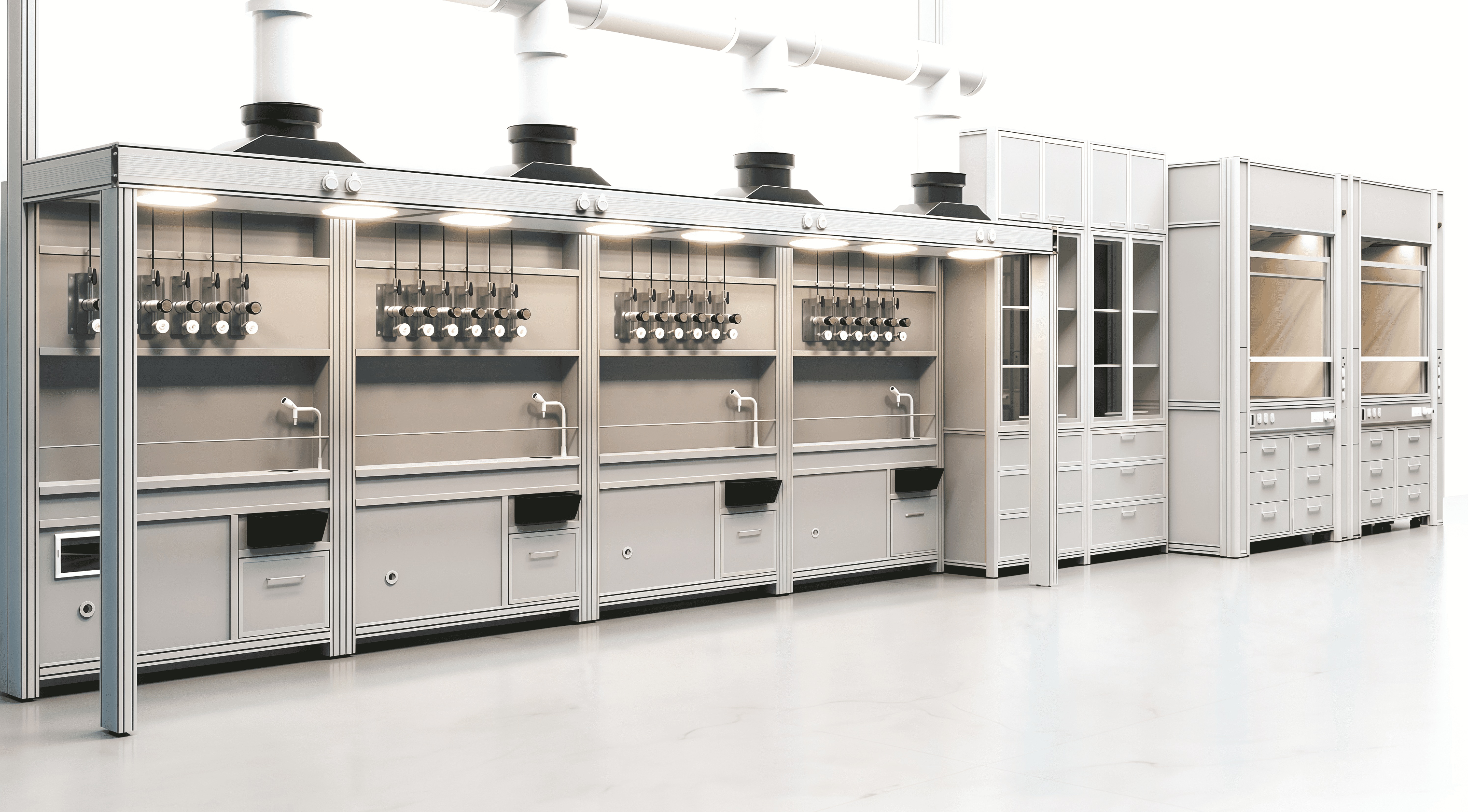

В точках потребления трубопровод завершается оконечными элементами, которые подбираются в зависимости от типа транспортируемого газа. Они предназначены для регулирования давления и управления подачей газа.Для управления потоком применяются следующие типы запорной арматуры:
- Шаровые краны — обеспечивают быстрое открытие и перекрытие потока газа за счет поворотного шарового механизма.
- Игольчатые краны — позволяют регулировать расход газа благодаря плавному изменению проходного сечения.
- Мембранные вентили — управляют потоком с помощью гибкой мембраны и обеспечивают изоляцию газа от механических элементов клапана, что особенно важно для систем с высокими требованиями к чистоте среды.
- Редукторы — позволяют регулировать и поддерживать заданное выходное давление с помощью гибкой мембраны.
Использование качественных материалов и современных технологий монтажа позволяет создавать надежные системы газоснабжения, соответствующие требованиям современных лабораторий.
